某馬汽車配件廠弱電系統以工業級網絡為基石，集成安防與生產數據。打造穩定高效、可視可控的智能神經中樞，賦能精益制造，顯著提升安全管理與運營效率，筑牢數字化工廠基石。

一、 項目背景與目標

　　項目名稱： 廣東某馬汽車零部件有限公司新工業園區弱電系統工程

　　企業概況： 該企業是華南地區知名的汽車零部件供應商，主要為國內外主流整車廠提供高端精密部件。隨著業務擴張和智能制造升級需求，企業新建了一座集生產、倉儲、研發、辦公于一體的現代化工業園區。

??核心目標：

　　安全高效： 構建全方位、無死角的安全防范體系，保障人員、資產和生產數據的安全。

　　智能生產： 為MES(制造執行系統)、AGV(自動導引車)、智能倉儲等系統提供穩定、高速的網絡基礎。

　　信息互通： 實現園區內辦公、生產、安防等各子系統數據的互聯互通，為管理層提供決策支持。

　　可靠穩定： 網絡架構具備高可用性和冗余能力，確保7x24小時不間斷生產。

　　易于擴展： 系統設計預留接口和容量，滿足未來5-10年的業務發展需求。

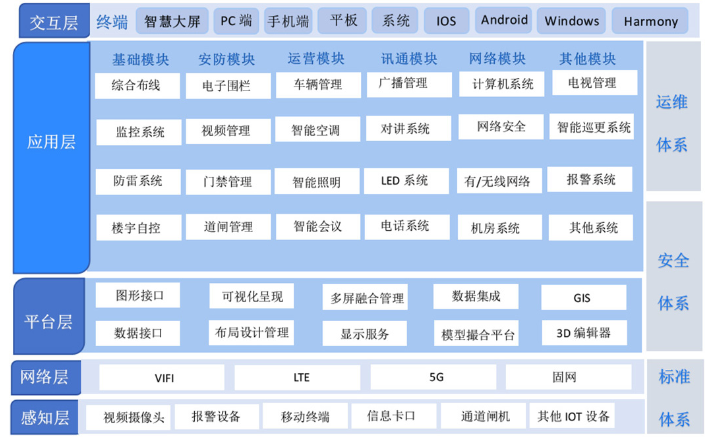

二、 弱電系統總體規劃設計

??功能區劃分：

　　生產車間： 沖壓、焊接、涂裝、總裝等區域。

　　原材料/成品倉庫： 高架立體庫、平庫。

　　研發中心： 辦公室、實驗室。

??行政辦公樓：

　　公共區域： 廠區道路、周界、停車場。

三、 核心弱電子系統詳解

1. 綜合布線系統

　　架構： 采用星型拓?fù)浣Y(jié)構，核心機房為中心，匯聚層機房分布在各主體建筑。

　　骨干網絡： 核心至匯聚層采用萬兆單模光纜，保證大數據量傳輸。

??水平布線：

　　辦公/研發區：六類非屏蔽銅纜，千兆到桌面。

　　生產車間/倉庫：工業級Cat6A或更高等級網線，具備更強的抗干擾(電磁、油污)能力，部分區域采用鎧裝光纜，連接產線PLC、傳感器、工業相機等。

　　無線覆蓋：全廠區部署高密度、高并發Wi-Fi 6網絡，滿足AGV調度、PDA掃碼、移動辦公等移動應用需求。

2. 網絡系統

　　核心層：部署兩臺高性能核心交換機，采用虛擬化堆疊技術，實現冗余備份和負載均衡。

　　匯聚/接入層：根據功能區劃分VLAN(如生產網、辦公網、安防網)，進行邏輯隔離，保障生產網絡的安全與穩定。工業區域采用工業級交換機，寬溫、防塵、抗震動。

　　網絡安全：部署下一代防火墻、入侵檢測系統、上網行為管理等，嚴格管控內外網訪問，符合等保2.0要求。生產網絡與辦公網絡之間進行物理或邏輯隔離。

3. 安全防范系統

??視頻監控系統：

　　周界：部署帶智能分析的警戒攝像機，實現區域入侵、越界偵測報警。

　　主要出入口/停車場：部署高清車牌識別攝像機。

　　生產車間/倉庫：部署防暴半球攝像機，重點監控生產線、物流通道及關鍵設備。

　　辦公室/公共區：部署普通網絡半球攝像機。

　　存儲：采用集中存儲方式，關鍵區域錄像保存90天以上。

??門禁一卡通系統：

　　主要建筑出入口、重要機房、倉庫： 設置雙向讀卡門禁，記錄人員進出信息。

　　集成功能：與人事系統聯動，實現門禁、考勤、消費、梯控等功能一卡通。

??入侵報警系統：

　　在財務室、重要倉庫等區域部署紅外微波雙鑒探測器、震動探測器，與視頻監控聯動，一旦報警，監控中心大屏自動彈出實時畫面。

　　周界防范系統：采用電子圍欄或泄漏電纜，與視頻監控聯動，形成立體化周界防護。

4. 機房工程

　　位置：設置獨立的中心機房和多個弱電間。

　　裝修：防靜電地板、微孔天花吊頂、防火墻面處理。

　　供配電：采用雙路市電+大功率UPS(不間斷電源)+備用發電機，確保關鍵設備不間斷運行。

　　環境監控：部署動環監控系統，實時監測溫濕度、漏水、煙感、UPS狀態等，并支持短信/APP告警。

　　機柜：采用標準網絡機柜，規范理線。

5. 其他配套系統

　　公共廣播系統：兼做背景音樂和消防緊急廣播，生產車間采用高音號角喇叭，確保報警信息清晰可聞。

　　智能停車管理系統：實現車牌自動識別、無人值守、線上支付。

　　信息發布系統：在主要出入口、食堂等區域設置液晶顯示屏，發布通知、宣傳信息。

四、 系統集成與智能化應用

　　安防集成平臺：將視頻監控、門禁、報警、消防等系統集成在一個管理平臺上，實現統一指揮和聯動。例如：發生火警時，門禁自動打開，攝像頭轉向預置位，廣播播放疏散指令。

　　生產與物流聯動：AGV通過Wi-Fi接收MES系統的指令，自動將物料從倉庫運送到指定工位，整個過程被視頻監控記錄。成品下線后，通過PDA掃描，信息實時同步至WMS(倉庫管理系統)。

　　能耗管理：通過智能電表和數據采集，對生產線、空調等主要能耗單元進行監控和分析，助力節能減排。

五、 項目價值與成果

　　管理效率提升：實現安防、運維的集中化管理，減少人工巡檢成本。

　　生產透明度提高：實時掌握生產進度、設備狀態和物料流動，支持精益生產。

　　安全等級強化：構建了人防、物防、技防相結合的全天候安防體系。

　　基礎設施現代化：為未來引入工業物聯網、大數據分析等先進技術奠定了堅實基礎，增強了企業核心競爭力。
